空气品质管理系统     安全、智慧、高效

系统设备

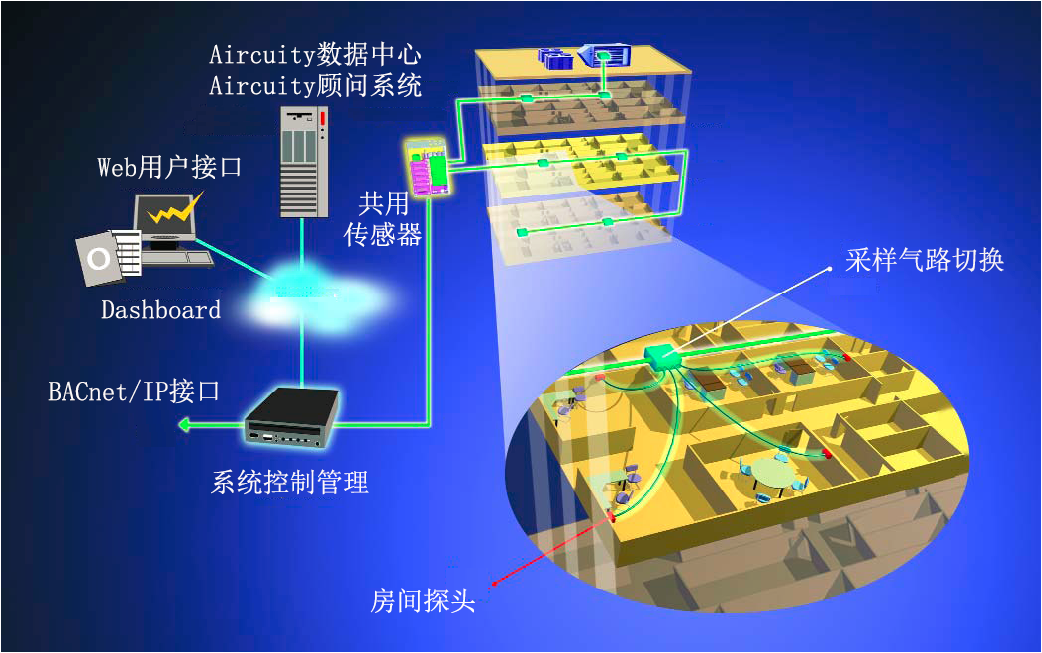

信息管理服务器(IMS)是系统运行的控制中心,通过BACnet整合到BMS系统;通过互联网连到Aircuity的各种服务系统中(顾问系统、资讯中心等)。

传感器单元箱(SST):内置各种传感器,通过RS485通讯网络连接其它SST单元箱,通过结构化线缆中(图中黄色管路)的通讯网络连接采样路由器(ADR),长度受限于采样管路,通过Service Port服务器接口,使用RS232通讯接入服务器。

可选的传感器:安装于传感器单元箱中,其中不包括温度传感器。

空气采样气路切换路由器(ADR):通过结构化线缆接入各种传感器探头。

房间感测探头(RS):可以选择带热敏电阻、铂电阻温度传感器或者不带传感器。
